На столі зошит з геометрії або ескіз полиці на стіні. Потрібен прямий кут, паралельні лінії або рівний нахил 30 чи 45 градусів, а під рукою не транспортир і не рейсшина, а трикутна лінійка з шкільного набору.
Звичайна лінійка дає довжину й пряму риску. Косинець, тобто трикутна лінійка, додає готові кути й допомагає тримати напрямок. Якщо прикласти його криво або читати шкалу «на око», лінія з’їде на міліметр-два — і вже не зійдеться креслення або не стане рівно полиця.
Нижче — як цей прилад влаштований, чим він відрізняється від прямої лінійки, як ним міряти й креслити і коли його варто відкласти.
1. Що таке трикутна лінійка і звідки вона взялася

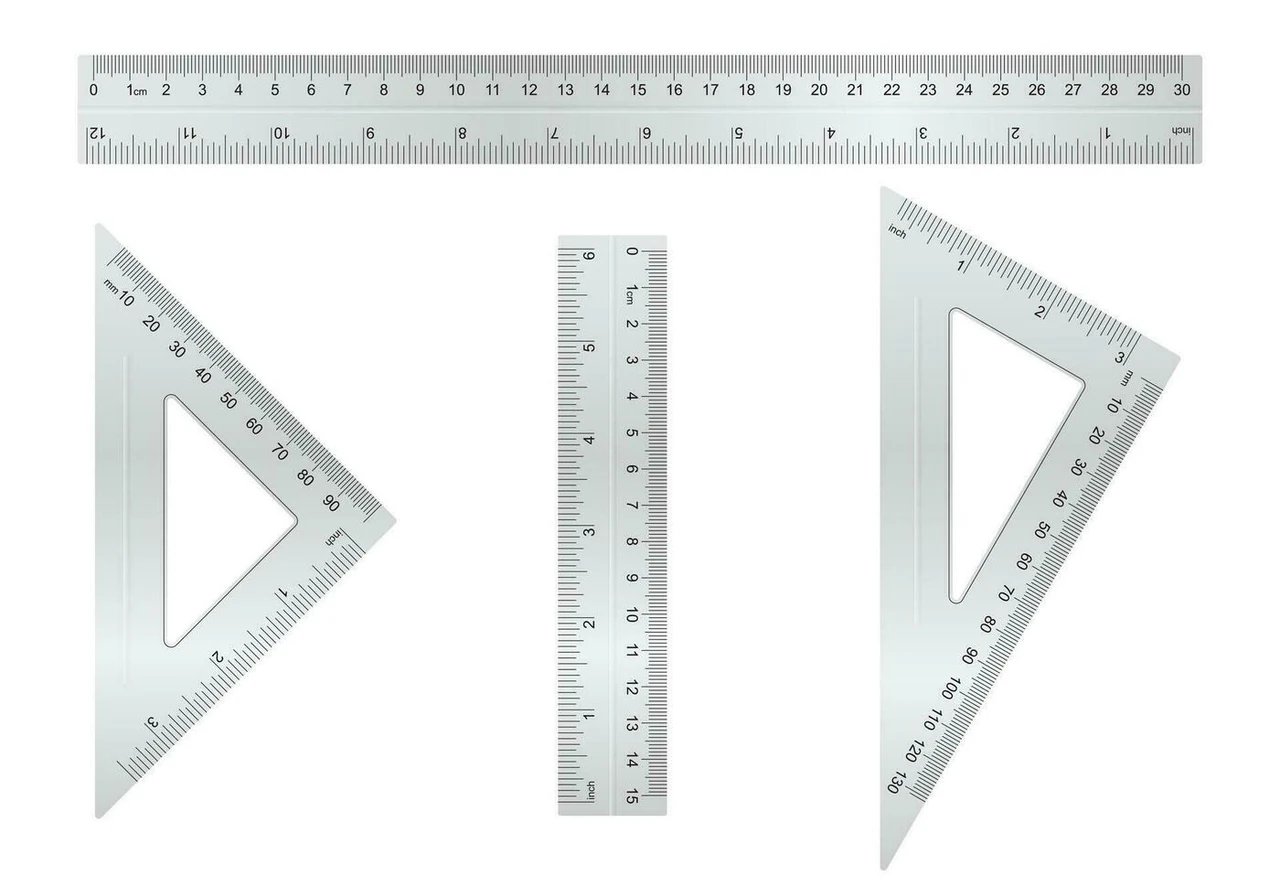

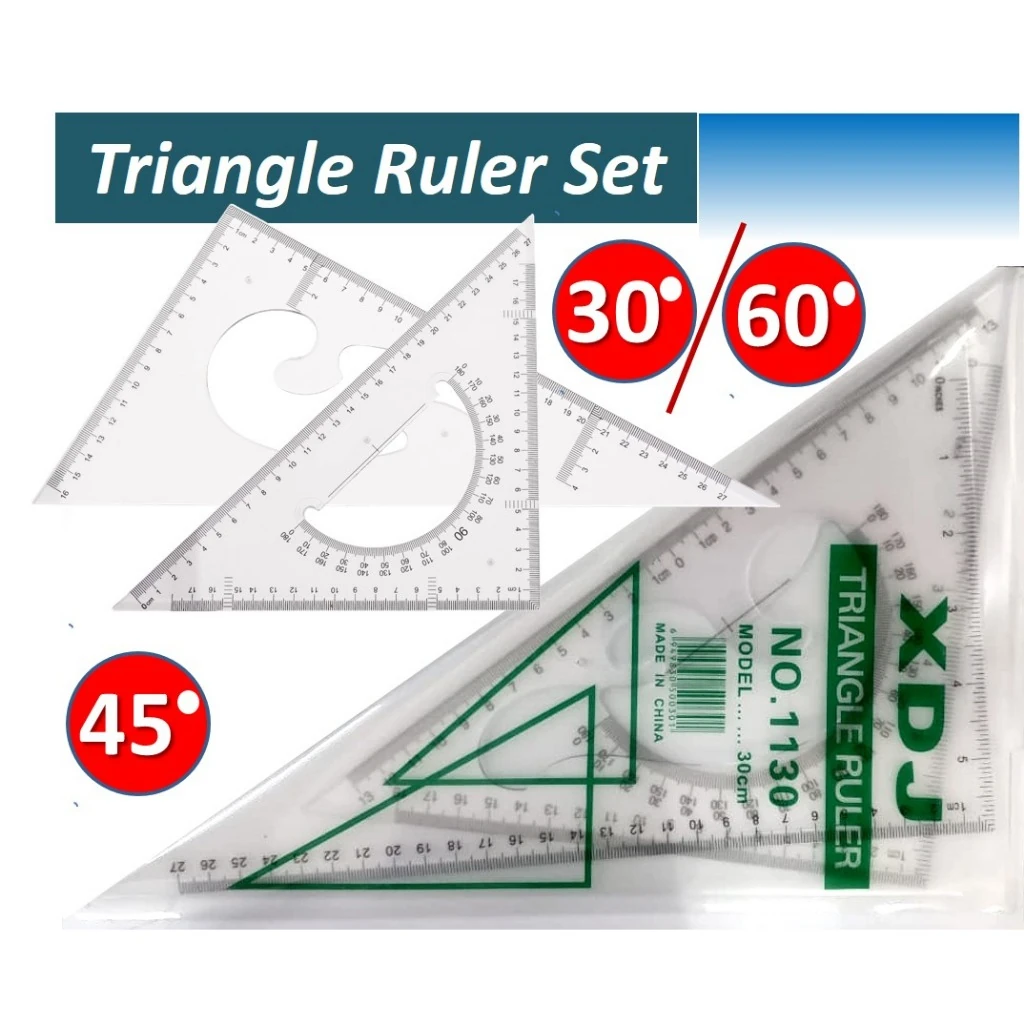

Трикутна лінійка — це пластина у формі прямокутного трикутника зі шкалою на одній або кількох сторонах. У шкільному пеналі їх зазвичай дві: одна з кутами 45°, 45° і 90°, друга — з кутами 30°, 60° і 90°. Разом вони дають набір фіксованих кутів і два прямі кути, якими перевіряють перпендикуляр.
У вчителів і в підручниках з креслення цей інструмент частіше називають косинцем або креслярським трикутником. Форма не випадкова: прямокутний трикутник завжди має кут 90°, а пари 45–45 і 30–60 зручні для шкільної геометрії, розмітки на дереві й простих будівельних ескізів. У технічному кресленні зручніші прозорі пластини довжиною близько 200–250 мм: крізь них видно лінії аркуша.
На більшості шкільних моделей є виріз усередині — зменшена копія того самого трикутника. Він полегшує інструмент і дає ще один край, уздовж якого можна провести коротку риску, не зсуваючи всю пластину.
2. Яка різниця між трикутною лінійкою та звичайною
Пряма лінійка відповідає на питання «скільки сантиметрів» і «де пряма риска». Трикутна лінійка відповідає ще й на «під яким кутом» і «чи перпендикулярно». Різниця не в якості пластику, а в геометрії країв.
У рівнобедреного косинця два гострі кути по 45°. Ним зручно ділити прямий кут навпіл і креслити діагоналі квадрата. У другого косинця кути різні: короткий катет лежить навпроти 30°, довший — навпроти 60°. Цим зручно намічати нахил даху на ескізі або сторону рівностороннього трикутника, якщо відкласти 60°.
Ще одна відмінність — робота в парі. Звичайна лінійка сама по собі не «пам’ятає» напрямок, якщо ви її підняли. Косинець можна оперти на нерухомий край другої лінійки й посунути: кут зберігається, лінії виходять паралельними. Два косинці разом дають також 15° і 75° (30+45 і 45+30), але це вже окремий прийом, а не базова робота одним інструментом.
3. Як вимірювати за допомогою трикутної лінійки
Точність залежить не від ціни приладу, а від того, як ви його тримаєте. Покладіть аркуш на рівну поверхню. Притисніть робочий край косинця до сторони фігури так, щоб між пластиком і папером не було просвіту. Дивіться на поділку зверху, не збоку: інакше мітка «попливе» через паралакс — зсув вигляду під кутом.
Нуль шкали шукайте на початку робочого ребра, а не «десь біля кута». На дешевих пластинах нуль інколи зсунутий на півміліметра від вершини. Тоді відлік починайте не від самого ріжка, а від першої чіткої риски «0».
- Прикладіть катет із шкалою вздовж відрізка, який міряєте.
- Сумістіть нуль із початковою точкою.
- Притримайте пластину двома пальцями ближче до середини, а не за гострий кут.
- Прочитайте поділку біля кінцевої точки, не відриваючи інструмент.
Якщо потрібно перевірити прямий кут на рамці чи нарізі полиці, притисніть обидва катети до двох сторін деталі. Просвіт у вершині 90° означає, що кут не прямий.
Поширена помилка виглядає так: людина тримає косинець за тонкий гострий кут, пластина трохи пружинить, нуль не дістає до краю паперу, а погляд іде збоку. На зошиті виходить 7,2 см замість 7,0. Правильно — притиснути середину ребра, сумістити саме риску «0» і читати шкалу перпендикулярно до аркуша.
4. Як креслити паралельні лінії й кути

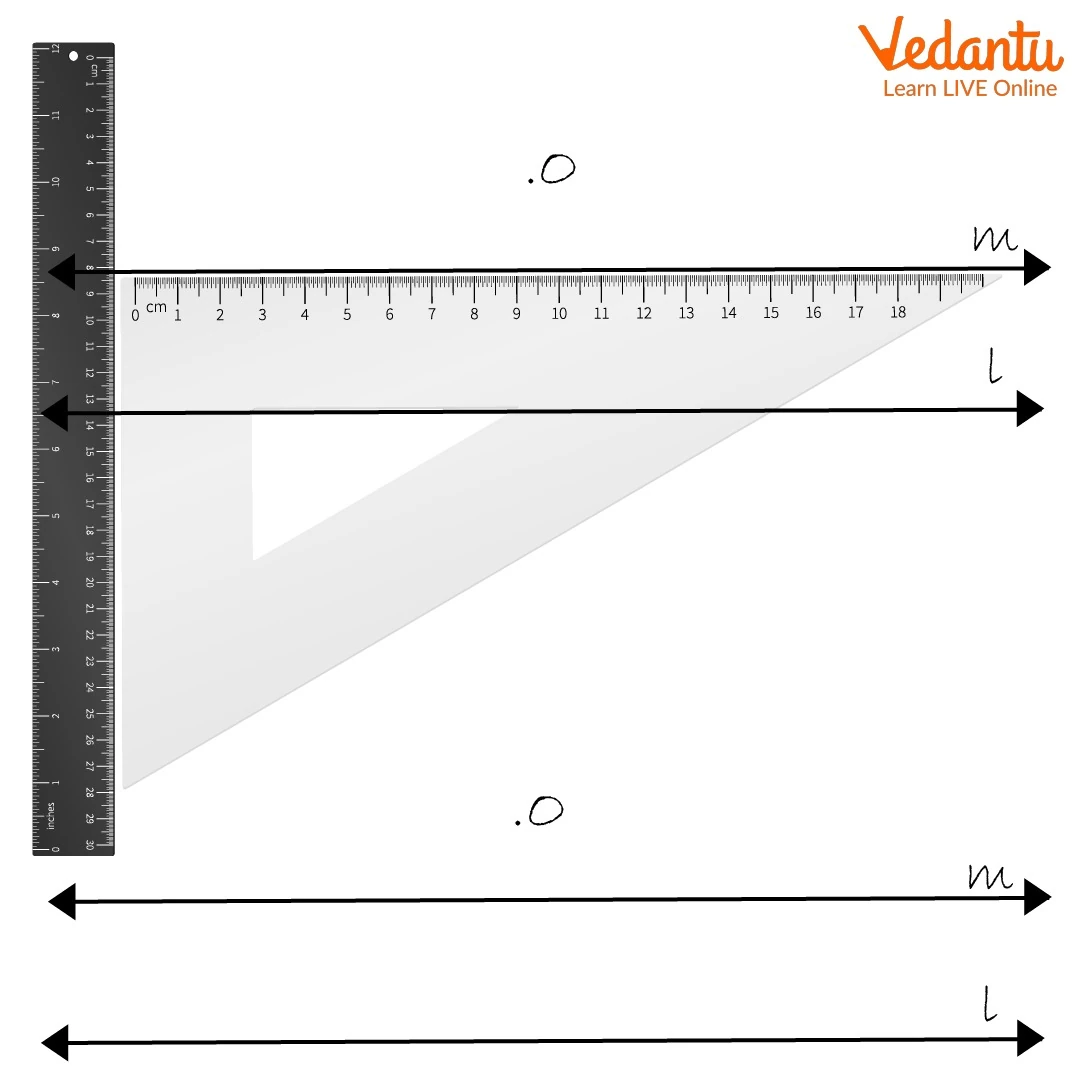

Однією трикутною лінійкою без упору паралель накреслити важко: рука зсуває пластину. Базова техніка — дві лінійки. Звичайну покладіть як напрямну й не рухайте. Косинець оперіть одним ребром на цю напрямну й посувайте вздовж неї. Риска завжди йде під тим самим кутом до упору, тому нові лінії паралельні між собою.
На практиці це виглядає так. Треба провести через точку на аркуші пряму, паралельну вже намальованій. Прикладаєте один катет косинця до готової лінії, другу лінійку щільно ставите до іншого катета, притримуєте упор і зсуваєте трикутник, доки його робоче ребро не пройде через потрібну точку. Проводите риску. Лінії не зустрінуться на аркуші, бо кут до поперечки не змінювався.
Кути без додаткових приладів такі:
- 90° — будь-який косинець, риска вздовж двох катетів від спільної вершини;
- 45° — рівнобедрений трикутник, риска від прямого кута вздовж бісектриси або по косому ребру до основи;
- 30° і 60° — другий трикутник: коротший катет дає 30° до найдовшої сторони, довший — 60°.
Олівець тримайте майже вертикально, грифель — впритул до скошеного краю, якщо він є. Одну довгу лінію краще провести одним рухом, а не кількома короткими ривками: на стиках з’являється злам.
5. Коли трикутна лінійка відповідає, а коли її замінити
Для зошита, креслення в школі, перевірки прямого кута на рамці фото й короткої розмітки на дошці косинця достатньо. Він швидший за транспортир, коли потрібні лише 30°, 45°, 60° або 90°.
Довгу стіну, плінтус чи розкрій гіпсокартону ним не міряють: робоче ребро закоротке, похибка накопичується. Тут потрібна звичайна лінійка метр і більше або рулетка. Довільний кут на кшталт 37° косинець не покаже — беріть транспортир. Для сітки паралелей на великому форматі зручніша рейсшина або мінідрафтер: вони тримають напрямок по краю дошки.
Замінити кутомір повністю не вийде. Замінити довгу лінійку — теж. Косинець закриває вузьке, але часте завдання: прямий кут і кілька стандартних нахилів на невеликій відстані.
6. Як правильно зберігати трикутну лінійку
Пластик веде від тепла й тиску. Не кладіть косинець під стос підручників у рюкзаку й не лишайте на підвіконні влітку: ребро вигнеться, і «прямий» кут перестане бути прямим. Після роботи зітріть олівцевий пил сухою ганчіркою; розчинники й ацетон каламутять шкалу.
Дерев’яні косинці для майстерні не люблять вологи: розбухають і втрачають площину. Тримайте їх плазом у ящику, не на ребрі. Раз на кілька місяців перевірте прямий кут, приклавши косинець до перевіреного косинця або до заводського кутника. Якщо між катетом і еталоном з’явився просвіт, інструмент годиться лише як шаблон «на око», а не для контрольної роботи.
Часті запитання
Як правильно утримувати трикутну лінійку, щоб вимірювання було точним?
Притискайте середину робочого ребра двома пальцями до аркуша, нуль суміщайте з початком відрізка, дивіться на шкалу зверху. Не тримайте інструмент за гострий кут: пластина тоді піднімається над папером.
Якими кутами можна креслити за допомогою трикутної лінійки без додаткових приладів?
Одним косинцем — 30°, 45°, 60° і 90°, залежно від того, який саме трикутник у руках. Два косинці разом дають ще 15° і 75°. Інші значення без транспортира не відкладете.
У чому різниця між виміром звичайною лінійкою й трикутною?
Довжину обидві міряють однаково, якщо шкала рівна. Трикутна додає перевірку прямого кута й фіксовані нахили. Для відрізка 25–30 см зручніша пряма лінійка: у косинця коротші ребра.
Як креслити паралельні лінії за допомогою однієї трикутної лінійки?
Самою однією — ненадійно. Потрібен упор: друга лінійка або рівний край столу. Косинець ковзає вздовж нерухомого ребра, і нові риски зберігають той самий кут. Без упору рука змінює нахил на кожній лінії.
Чи можна трикутною лінійкою замінити кутомір чи рейсшину?
Ні. Кутомір потрібен для довільного градуса. Рейсшина або довга лінійка — для довгих паралелей на великому аркуші. Косинець закриває короткі побудови зі стандартними кутами.
Що робити далі
Якщо готуєтеся до контрольної з геометрії — сьогодні ввечері перевірте обидва косинці з пенала: чи збігається 90° і чи не стерта риска нуля. На це вистачить п’яти хвилин.
Якщо розмічаєте полицю чи рамку вдома — спочатку перевірте прямий кут косинцем на чорновому обрізку, потім переносьте розмір на деталь. Для ліній довших за саме ребро косинця візьміть рулетку; сам трикутник лишіть лише для кута.
Якщо пластина вже вигнута — не вирівнюйте її обігрівачем. Замініть звичайним шкільним комплектом: у канцтоварах такий косинець коштує недорого, а криве ребро дешевше викинути, ніж перекреслювати роботу.
