Лінійка здається найпростішим вимірювальним приладом: пластина, шкала, нуль. Під однією назвою насправді ховаються десятки інструментів — від шкільної п’ятнадцятисантиметрової пластинки до сталевої метрової рейки за ГОСТ 427-75 і кравецького лекала з набором радіусів.
Помилка у виборі рідко виглядає драматично. Дитина приносить додому пластик, у якого нуль не збігається з торцем. Столяр міряє дошку складаним метром третього класу точності і дивується, чому стик «гуляє» на міліметр. Кресляр веде туш уздовж металевої кромки — і чорнило підтікає під лінійку.
Нижче — розбір видів лінійок за матеріалом, конструкцією і задачею. Окремо: як міряти без типових помилок, який набір потрібен у школі, на кресленні, в майстерні й на крої, і де лінійку вже варто відкласти.
Лінійка — не «паличка зі штрихами»: як працює відлік
За визначенням, лінійка — прилад для вимірювання довжини зі шкалою в обраних одиницях. У школі й на кресленні її одночасно використовують як прямолінійну напрямну: проводять лінію вздовж крайки. Ці дві функції не тотожні. У класичній геометрії «лінійка» часто означає нерозмічену пряму кромку: нею з’єднують точки, а відстані відкладають циркулем. Вимірювання по шкалі там вважають грубим. Саме тому в картографії й точній графіці довжину часто знімають вимірювальним циркулем, а вже потім прикладають його ніжки до шкали.
Критична деталь — нуль. На якісному інструменті він або збігається з торцем, або свідомо стоїть трохи всередині, і тоді край пластини не є початком відліку. На дешевому пластику шкалу друкують із полями: торець опиняється «на мінус півміліметра» або «на плюс міліметр». Учень міряє відрізок від самого краю — і в зошиті з’являється 7,2 см замість 7,0. Учитель шукає помилку в арифметиці, а винна геометрія інструмента.
Друга пастка — паралакс. Якщо дивитися на поділку під кутом, риска «їде» відносно краю предмета. Скошена робоча грань (фаска) якраз для цього: око опиняється ближче до площини паперу, і зсув зменшується. Металеві цехові лінійки часто мають фаску саме з боку шкали.
Ціна поділки шкільної лінійки — 1 мм, іноді з півміліметровими рисками. Сантиметрові штрихи довші, числовий підпис — через кожен сантиметр. Дюймова шкала (1 дюйм = 25,4 мм) на українських шкільних моделях трапляється як друга сторона, але в зошиті й на кресленні працює метрика. Подвійна шкала корисна, лише якщо реально читаєте імпортні інструкції чи американські викрійки.
Точність «просто лінійки» обмежена кількома факторами одразу: якістю нанесення шкали, прямолінійністю крайки, площинністю самої пластини, температурним розширенням і тим, як ви прикладаєте інструмент. Металева лінійка за ГОСТ 427-75 для довжини 300 мм має допуск на сантиметрові інтервали до 0,1 мм, на міліметрові — до 0,05 мм. Це вже не «канцелярія», а засіб вимірювальної техніки. Шкільний пластик таких допусків не обіцяє і не зобов’язаний.
Окремо варто розвести запити, які плутають навіть пошук. Види лінійок — це інструменти. Види ліній креслення — типи штрихів на кресленику за ДСТУ ISO 128 / ГОСТ 2.303: суцільна товста, штрихова, штрихпунктирна. Лінійкою їх проводять, але класифікація зовсім інша.
Матеріал змінює інструмент сильніше, ніж бренд
У магазині лінійки стоять стіною: дерево, пластик, метал. Вибір «що дешевше» або «що гарніше» майже завжди програє задачі. Матеріал визначає, чи інструмент тримає прямолінійність, чи переживе ніж, чи не закриє креслення і чи не поріже пальці першокласника.
Дерево
Класика шкільного пенала і вчительської рейки на 50–100 см. Береза, бук, інколи липа. Риски тиснуть або друкують, іноді покривають лаком. Дерево тепле на дотик, не дряпає парту, добре лежить у руці. Слабке місце — волога й перепад температур: пластина жолобиться гвинтом, і «пряма» лінія стає пологою дугою. Перевірка проста: покладіть лінійку на скло шкалою вгору і подивіться на просвіт. Якщо щілина посередині або по краях — для креслення вона вже непридатна, для грубого вимірювання зошита ще зійде.
Дерев’яні моделі з металевою вставкою по крайці — компроміс: дерево тримає форму краще за тонкий пластик, метал захищає кромку від ножа і не дає туші підтікати під лінійку. Для кабінету трудового навчання така конструкція досі одна з найзручніших.
Пластик
Найширший клас. Полістирол і акрил дають жорсткі прозорі лінійки: видно лінію під інструментом, зручно ставити риски на вже накресленому. Поліпропілен — гнучкий: його можна зігнути по циліндру чи по корінцю підручника, але для точної прямої він гірший. Друкована шкала на дешевому пластику стирається гумкою і нігтем за чверть. Гравійована або тиснена тримається роками.
Прозорість — не декорація. На кресленні з дрібними розмірами непрозора рейка ховає виносні лінії, і легко «промахнутися» на 1–2 мм. Для молодшої школи навпаки зручніший яскравий непрозорий пластик: його важче загубити в портфелі, а точність до десятих там не потрібна.
Метал
Нержавійна сталь, рідше вуглецева з покриттям, інколи алюміній. Цехові вимірювальні лінійки роблять із термічно обробленої пружинної стрічки, шкалу гравіюють, поверхню полірують і захищають від корозії. Довжини за ГОСТ 427-75 — 150, 300, 500, 1000 мм, стандарт допускає й більші, аж до 3000 мм. Початок відліку — торець, перпендикулярний до поздовжніх ребер.
Метал майже не жолобиться, риски не стираються, по крайці можна різати канцелярським ножем. Мінуси: гострий край, холод, відблиск на сонці, подряпини на папері, якщо немає коркової підкладки. Тонка сталь пружинить: метрову лінійку товщиною 0,5 мм легко вигнути, і тоді просвіт на плиті вже виходить за допуск (для 1000 мм за ГОСТом — не більше 0,7 мм). Алюміній легший, але м’якший: ризики забиваються, край мнеться.
Температурне розширення сталі близько 12×10⁻⁶ на кельвін. На метровому відрізку різниця в 10 °C дає приблизно 0,12 мм. Для зошита це ніщо. Для припасування двох деталей у слюсарні — уже помітно, якщо міряєте в холодному цеху, а деталь потім стоїть у теплому.
| Критерій | Дерево | Пластик | Метал |
|---|---|---|---|
| Типова точність шкали | Середня, риски стираються | Від грубого друку до гравіювання | Висока, гравіювання, ГОСТ 427-75 |
| Стабільність форми | Жолобиться від вологи | Дешевий гнеться, акрил тримає | Найкраща; тонкий лист пружинить |
| Різання ножем уздовж крайки | Лише з металевою вставкою | Ні — ріжеться сам пластик | Так |
| Прозорість | Немає | Акрил і полістирол — так | Немає |
| Для молодшої школи | Добре | Добре | Обережно: гострі краї |
| Типові довжини | 15–100 см | 15–50 см, гнучкі 20–30 см | 15–300 см |
Джерело: узагальнення вимог ГОСТ 427-75 та асортименту канцелярських і вимірювальних лінійок на українському ринку.
Сім конструкцій, які в магазині лежать поруч і роблять різну роботу
Матеріал — лише половина класифікації. Форма вирішує, чи проведете ви паралельні лінії на форматі А3, чи знімете мірку з талії, чи відкладете 1,8 м на стіні.
Пряма пласка лінійка
Базовий прямокутник зі шкалою. Шкільні довжини: 15 см — у пенал, на математику й зошит у клітинку; 20 см — компроміс; 30 см — трудове навчання, викрійки в зошиті, креслення на А4. Довші 40 і 50 см уже не лізуть у стандартний пенал і живуть у тубусі або на полиці. Метрова — для дошки, розкрою ватману, розмітки полиць.
Якщо лінійка «на кожен день» одна, 30 см закриває 80 % шкільних і побутових задач. П’ятнадцятисантиметрова зручніша в пеналі, але для відрізка 18 см її доводиться переставляти — і з’являється похибка стикування.
Трикутник (косинець)
Прямокутний трикутник зі шкалою по катетах. Два канонічні типи: 45°–45°–90° і 30°–60°–90°. Ними будують прямий кут, паралельні та перпендикулярні без транспортира, штрихують розрізи під 45°. У шкільному наборі обидва. Великі 50-сантиметрові — для класної дошки. Слюсарний косинець — уже інший інструмент: товстіша колодка, перевірка прямого кута деталі, а не креслення на папері.
Рейсшина
Т-подібна креслярська лінійка: поперечина ковзає по краю креслярської дошки, робоча рейка йде перпендикулярно і дає сімейство паралельних. Без дошки з рівним торцем рейсшина перетворюється на незграбну довгу лінійку. Роликова рейсшина (з коліщатками) малює паралельні на столі без Т-головки: зручно на А3–А2, коли окремої дошки немає. Довжина робочої частини зазвичай 30–60 см, шкільні моделі часто 30 см.
Складана лінійка (складаний метр)
Дерев’яна або пластикова «гармошка» на 1–2 м, рідше 3 м. Сегменти 20 см, шарніри з фіксацією. Антон Ульріх запатентував конструкцію ще 1851 року; столяри нею користуються досі, бо жорстка ланка зручніша за гнучку рулетку, коли треба відкласти розмір «від руки» на вертикалі або заміряти нішу. Точність залежить від класу за директивою MID 2014/32/EU: на довжині 2 м клас III допускає до 1,4 мм, клас II — до 0,7 мм, клас I — до 0,3 мм. Дерев’яні складані метри частіше III класу. Для навішування кухні це вже різниця між «дверцята збіглися» і «щілина в міліметр».
Гнучка лінійка
М’який пластик або гнучка сталева стрічка в оправці. Нею міряють дуги, обводи банок, радіуси меблів, криві викрійки. Пряму лінію нею вести не варто: вона повторює хвилю поверхні. Окрема річ — гнучке лекало з свинцевим або пластиковим сердечником: зігнули за контуром — обвели. Для креслярки це заміна набору жорстких лекал, для крою — спосіб зняти складну криву з манекена.
Масштабна лінійка
Не «просто в сантиметрах», а в масштабах креслення: 1:20, 1:25, 1:50, 1:75, 1:100, 1:125. Архітектор читає метри на плані, не перераховуючи в умі. Форма часто тригранна: шість шкал на одному бруску. Плутати її зі шкільною — типова помилка першокурсника: відклали «10 см» замість «10 м у масштабі 1:100» і отримали стіну завдовжки зі олівець.
Рулетка як гнучкий родич
Формально це гнучка лінійка в корпусі, а не «види лінійок» у канцелярському сенсі. Але на побутовому рівні саме рулетка забирає всі задачі довші за метр: кімнати, ділянка, паркан. Жорстка лінійка на 2–3 м існує, проте незручна в транспортуванні й легко гнеться. Якщо потрібен розмір по кривій стіні або всередині ніші — рулетка виграє. Якщо потрібна пряма кромка під ніж або рейсмус — знову жорстка лінійка.
Спеціалізовані види лінійок поза шкільним пеналом
Канцелярські вітрини показують лінійку, два трикутники і транспортир. За межами цієї трійки живуть інструменти, які закривають цілі професії. Саме їх бракує більшості оглядів «для школи».
Офіцерська (командирська) лінійка
Прозора пластина приблизно 20×10 см зі шкалами, транспортиром і трафаретами тактичних знаків. Радянський і пострадянський зразок робили з целулоїду, пізніше з полістиролу. На крайках — міліметрові шкали 20 см і 4 см, транспортир 180°, шаблони кіл, квадратів, овалів, цифр, стрілок. Окремі віконця переводять міліметри карти в метри місцевості для масштабів 1:25 000 і 1:50 000. «Командирська» версія багатша на тактичні елементи, «курсантська» додає формули й шкалу в тисячних. Лінійки типу НАТО — той самий клас інструмента: бойовий плотер для карти, інший набір умовних знаків. У школі її часто купують як «лінійку-трафарет»: геометричні фігури зручні, військова частина — зайва.
Лекала і кравецькі лінійки
Жорстке лекало — фігурна кромка з набором кривих. Креслярське французьке лекало складається з кількох дуг змінного радіуса: обводять ту ділянку, яка збіглася з потрібною кривою. Кравецькі лінійки спеціалізованіші: пряма розкрійна з сіткою припусків, «крапля», «шабля», «французьке» для пройми й горловини, кутова (L-подібна) для прямого кута полотна, гнучка для зняття мірки з тіла. Кравецький метр — м’яка сантиметрова стрічка; нею міряють обхвати, але не кроять по лінійці. Плутати стрічку з жорсткою розкрійною — шлях до перекошеної спідниці: стрічка тягнеться, жорстка — ні.
Логарифмічна лінійка
Це вже не вимірювач довжини, а аналоговий обчислювач: дві логарифмічні шкали, що ковзають одна відносно одної, плюс бігунок. Множення, ділення, степені, корені, тригонометрія — до появи калькуляторів інженерний стандарт. У 1960–70-х в українських школах вона була ще й «статусним» предметом старшокласника. Сьогодні — музей, колекція, інколи навчальний експонат. Принцип варто знати хоча б для того, щоб не шукати на ній сантиметри.
Синусна, усадочна, топографічна
Синусна лінійка — точний кутовий інструмент: на роликах відомої відстані виставляють кінцеві міри, і гіпотенуза дає заданий кут. До канцелярії стосунку не має, живе в інструментальці. Усадочна — зі шкалою, збільшеною на величину усадки металу: модельник у ливарні одразу креслить «з запасом на холод». Топографічна — з поперечним масштабом для карт. Усі три доводять просте правило: якщо на інструменті є шкала в міліметрах, це ще не шкільна лінійка.
Цифрові лінійки
Електронні рейки з енкодером і дисплеєм дають відлік до 0,1 або 0,01 мм і вміють перемикати дюйми. У реальній майстерні їх майже витіснив штангенциркуль: він міряє зовнішні, внутрішні розміри й глибину одним інструментом. «Розумні» лінійки з Bluetooth для CAD існують, але на українському ринку це ніша, а не заміна 30-сантиметрової сталі. Лазерний далекомір забрав у довгих лінійок будівництво: на прогоні 8 м лазер швидший і не провисає.
Як міряти так, щоб цифра збігалася з реальністю
Багато хто стикається з ситуацією, коли два вимірювання одного підвіконня дають 124 і 126 см — і обидва «по лінійці». Річ не в магії, а в шести повторюваних помилках.
- Старт не від нуля. Перевірте, де стоїть нульова риска відносно торця. Якщо нуль втоплений — міряйте від риски, не від краю. Якщо торець стертий або погнутий — не використовуйте його як упор.
- Погляд під кутом. Око — перпендикулярно до шкали, на рівні риски. Інакше паралакс з’їсть 0,5–1 мм на кожному відліку. На товстій дерев’яній лінійці це особливо помітно.
- Переставлення короткої лінійки. Міряти 40 см п’ятнадцятисантиметровою — означає скласти три інтервали. Кожне стикування додає похибку. Візьміть довшу.
- Просвіт і бруд. Стружка, гумка, згин зошита між лінійкою і поверхнею зсувають відлік. Притисніть інструмент, переконайтеся, що він лежить усією площиною.
- Різні інструменти на одному виробі. Деталь заміряли металевою цеховою, заготовку відрізали по пластиковій шкільній. Різниця в нулі й допуску шкали дає «незрозумілий» зазор.
- Гнучкий інструмент на прямій задачі. Сантиметрова стрічка провисає. Складаний метр, складений не до кінця, коротшає на люфт шарнірів. Для прямої кромки — жорстка лінійка; для обхвату — стрічка.
Практичний сценарій. Треба замовити підвіконня. Довжина ніші 1240 мм, є лише шкільна лінійка 30 см і рулетка з будівельного магазину. Правильна послідовність: рулеткою зняти довжину двічі — зліва направо і справа наліво; порівняти; перевірити, чи гачок рулетки не розбовтаний (у нього є люфт «на товщину гачка» саме для зовнішніх і внутрішніх замірів). Лінійкою 30 см тут можна хіба що проконтролювати глибину підвіконня в трьох точках: краї часто непаралельні, і одна цифра бреше.
Ще один робочий прийом для металевої лінійки: не прикладайте торець до уступу «на око». Упріть торець у косинець або в упору планку, тоді нуль фіксується. Для міжосьової відстані двох однакових отворів міряйте між одноіменними краями (лівий–лівий або центр–центр), а не «від дірки до дірки навмання».
Перевірка самої лінійки вдома займає хвилину. Прикладіть її до іншої, бажано металевої з гравіюванням. Збіг нулів і риски «10 см» — мінімум. Подивіться на просвіт на склі. Якщо риски друковані й уже стерті біля нуля — інструмент для точної роботи списуйте, для дитячого зошита залиште.
Який набір зібрати: школа, креслярка, цех, крій
Універсальної «найкращої лінійки» немає. Є комплект під задачу. З практики шкільних зборів і креслярських майстерень набори розходяться вже в першому класі — і далі лише спеціалізуються.
Молодша школа (1–4 клас)
Одна пластикова або дерев’яна 15–20 см у пенал, друга 30 см удома для аплікацій. Трикутник 45° невеликого розміру (8–11 см). Метал не давати: гострий край і важка пластина. Гнучка кольорова — як іграшка й для кривих аплікацій, не як основна. Транспортир у цьому віці ще рано: спочатку прямі й клітинка.
Середня школа і креслення

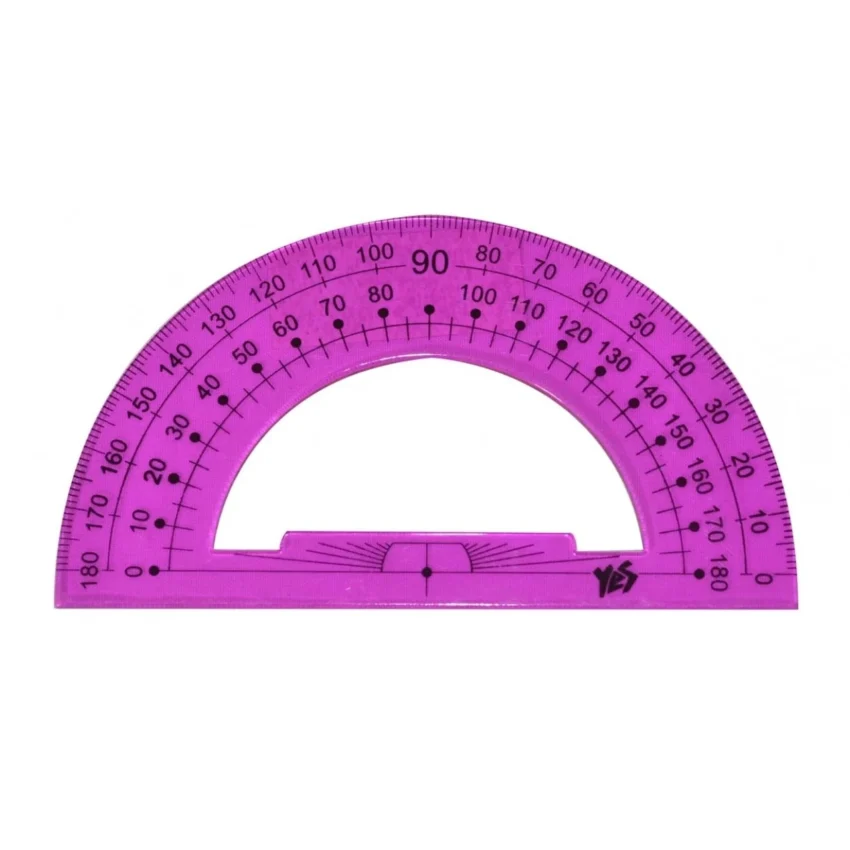

Набір із чотирьох предметів: лінійка 20–30 см прозора, два трикутники (45° і 30°/60°), транспортир. Для уроків креслення й трудового навчання — окрема 30 см жорсткіша, краще з фаскою. Рейсшина 30 см має сенс, лише якщо є креслярська дошка або вчитель реально нею користується; інакше це мертвий вантаж у тубусі. Лінійка-трафарет з колами виручає, коли треба швидко обвести отвір без циркуля — але циркуль вона не замінює.
Старші класи, коледж, архітектура
Металева 30 см плюс 50 або 100 см для ватману. Масштабна тригранна, якщо є креслення в масштабі. Косинці більшого розміру. Метал тут уже доречний: туш, ніж, часте користування. Прозорий акрил лишається для роботи поверх уже проведених ліній.
Домашня майстерня і будівництво
Сталева 300 і 500 мм з корковою підкладкою, складаний метр 2 м класу II, рулетка 5 м, слюсарний косинець. Метрова сталь — якщо часто розмічаєте щити й полиці. Лазер — якщо постійно міряєте кімнати. Шкільна пластикова в цеху — витратник: нею можна перенести розмір на папір, нею не варто перевіряти деталь.
Крій і шиття
Жорстка розкрійна 50–60 см із сіткою, кутова лінійка, французьке лекало або «крапля», гнучке лекало, сантиметрова стрічка окремо. Шкільна 30 см на тканині коротка: лінія стегна й низ спідниці нею збираються з кількох прикладань і «ламаються».
| Задача | Обов’язковий мінімум | Що не брати «про запас» |
|---|---|---|
| Пенал 1–4 клас | Пластик або дерево 15–20 см | Метал, рейсшина, масштабна |
| Математика 5–9 клас | 20–30 см + 2 трикутники + транспортир | Складаний метр, лазер |
| Креслення / архітектура | Прозора 30 см, метал 30–50 см, масштабна | Гнучка дитяча, офіцерська «для краси» |
| Столярка / ремонт | Сталь 300–500 мм, складаний метр, рулетка | Шкільний пластик як еталон |
| Крій | Розкрійна 50–60 см, лекало, сантиметр | Коротка шкільна як основна |
Джерело: типові шкільні комплекти канцелярських мереж України та практика комплектації майстерень.
Чек-лист перед покупкою:
- Нуль збігається з торцем або явно позначений.
- Риски гравійовані чи хоча б глибоко тиснені, не лише фарба.
- Крайка без щербин; на просвіт пластина не «гвинтить».
- Довжина закриває типовий розмір без переставляння.
- Для різання — лише метал або дерево з металевою вставкою.
- Для дитини до 8–9 років — без гострої сталі.
- Для карти й тактичних знаків — офіцерська; для викрійки — лекало, не навпаки.
Міфи, помилки і межа, де лінійку варто відкласти
Міф перший: «металева завжди точніша». Некалібрована сталь з погнутим торцем і стертим нулем програє рівному акрилу. Точність дає шкала й геометрія, не сам факт металу. ГОСТ 427-75 і DIN 866 (форма A — жорсткіші допуски, форма B — вільніші) якраз відсікають «просто залізні смужки» від вимірювальних.
Міф другий: «довша лінійка точніша». Довжина зменшує кількість переставлянь, але не покращує допуск на міліметр. Метрова лінійка III класу може брехати більше, ніж коротка сталь за ГОСТом.
Міф третій: «нуль — це край». На частині канцелярських моделей край — декоративне поле. Перевіряйте ризику, не торець.
Міф четвертий: «гнучка лінійка замінить усі інші». Вона замінює циркуль на кривій поверхні. На прямій — додає хвилю.
Міф п’ятий: «лінійки не треба перевіряти». Після падіння, різання ножем, року в вологому рюкзаку інструмент змінюється. У виробництві вимірювальні лінійки взагалі входять до фонду засобів вимірювальної техніки і підлягають періодичній повірці. Вдома достатньо порівняння з «еталонною» сталлю раз на сезон.
Коли лінійки вже мало:
- Потрібна точність краща за 0,1 мм — штангенциркуль, далі мікрометр.
- Внутрішній діаметр, глибина паза, виступ — знову штангенциркуль, не спроба зазирнути лінійкою «на око».
- Довжина кімнати, ділянки, діагональ 3+ м — рулетка або лазер.
- Крива кромка меблів, тіло, колона — сантиметр або гнучке лекало.
- Кут, а не довжина — транспортир, малка, косинець; лінійка кут не міряє, лише інколи має шкалу як бонус.
- Партія деталей, спір із підрядником, вхідний контроль — метролог і повірений інструмент, не шкільна тридцятка з пенала.
До фахівця варто йти не тоді, коли «лінійка зламалася», а коли від цифри залежить гроші або безпека: відхилення фасаду, приймання меблів, калібрування цехового фонду. Канцелярську лінійку в таких сюжетах навіть не кладуть на стіл як аргумент.
Ключові інсайти
Види лінійок розходяться не за кольором і не за «шкільністю», а за трьома осями: матеріал (тримати форму і шкалу), конструкція (пряма, Т-подібна, складана, гнучка, масштабна) і допуск. Шкільні 15 і 30 см закривають зошит. Креслення просить прозорість і трикутники. Цех — сталь за ГОСТ 427-75 і складаний метр із класом точності. Крій — жорсткі лекала й окрему стрічку. Карта — офіцерську з трафаретами.
Найдорожча помилка — користуватися одним інструментом «на все». Найдешевша перевірка — нуль, просвіт на склі й погляд перпендикулярно до риски. Якщо ці три речі в порядку, навіть проста лінійка перестає брехати. Якщо ні, жоден «преміальний» принт на пластику цього не виправить.
